比壓器
Voltage Transformer
別名：VT、PT、電壓互感器、電壓變比器、Potential Transformer
比壓器（VT）是將高電壓按固定比例變換為低電壓的儀器用變壓器，使計量儀表與保護電驛能安全量測高壓系統之電壓。依 IEC 61869-3 §3.1.301 定義，其二次電壓與一次電壓成正比，相位差接近零。

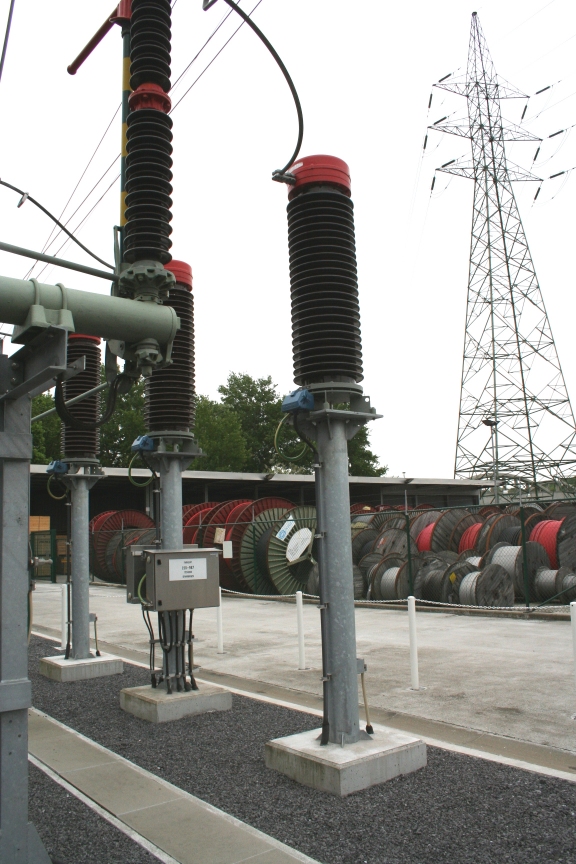

150 kV 單相感應式比壓器
📷 Philippe Mertens / Wikimedia Commons · CC BY-SA 3.0
白話說明
比壓器就是電力系統的「電壓縮小器」。高壓線路的電壓可能高達數萬甚至數十萬伏特，不可能直接接到電表上。比壓器把高電壓按比例縮小（例如 22000:110 V），讓儀表安全地讀取電壓。
完整定義
一種儀器用變壓器，在正常使用條件下，其二次電壓實質上與一次電壓成正比，且在正確的接線方向下，兩者之相位差接近於零。
標準原文 (Original Text)
instrument transformer in which the secondary voltage, in normal conditions of use, is substantially proportional to the primary voltage and differs in phase from it by an angle which is approximately zero for an appropriate direction of the connections
比壓器依一次繞組接地方式分為接地型（earthed VT）與非接地型（unearthed VT）。 依用途分為量測用比壓器（measuring VT）與保護用比壓器（protective VT）。 部分比壓器具有殘餘電壓繞組（residual voltage winding），供開口三角接線偵測接地故障用。 傳統上稱為 PT（Potential Transformer），IEC 標準統一使用 VT（Voltage Transformer）。
生活比喻
就像望遠鏡的倒過來用——望遠鏡把遠處的東西放大讓你看清楚，比壓器則把危險的高電壓『縮小』到安全的範圍，讓儀表能讀取，同時保持原始電壓的波形和相位資訊完整不失真。
為何重要
每個需要量測電壓或偵測電壓異常的地方都需要比壓器。保護電驛靠它感知系統電壓變化（如過電壓、欠電壓、接地故障），電度表靠它計算用電量——和比流器搭配，構成電力系統計量與保護的眼睛。
