比流器
Current Transformer
別名：CT、電流互感器、電流變比器
比流器（CT）是將大電流按固定比例變換為小電流的儀器用變壓器，使計量儀表與保護電驛能安全量測高壓系統之電流。依 IEC 61869-2 §3.1.201 定義，其二次電流與一次電流成正比，相位差接近零。

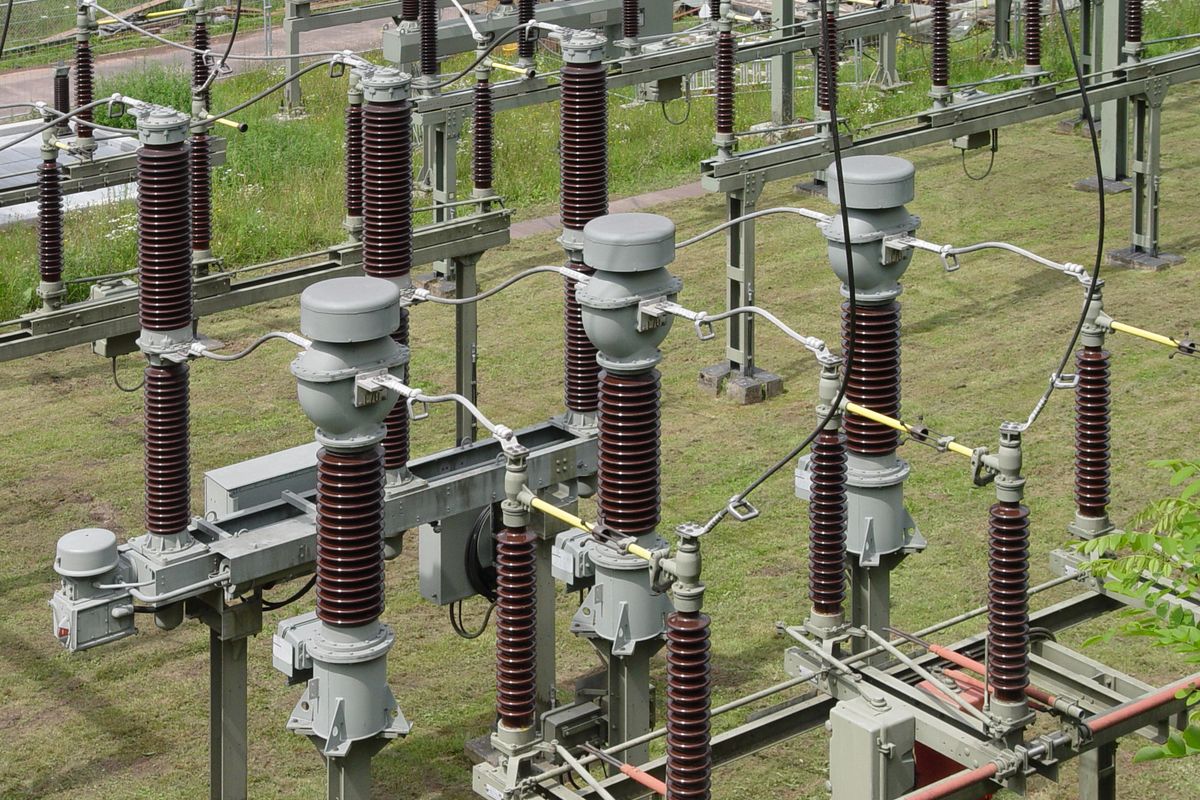

110 kV 變電站比流器（德國 Schweinheim）
📷 KaiBorgeest / Wikimedia Commons · CC BY-SA 4.0
白話說明
比流器就是電力系統的「電流縮小器」。高壓線路動輒流過幾百甚至幾千安培的電流，不可能直接接到電表或保護電驛上量測。比流器把大電流按比例縮小（例如 600:5 或 1000:1），讓儀表安全地讀取。
完整定義
一種儀器用變壓器，在正常使用條件下，其二次電流實質上與一次電流成正比，且在正確的接線方向下，兩者之相位差接近於零。
標準原文 (Original Text)
instrument transformer in which the secondary current, under normal conditions of use, is substantially proportional to the primary current and differs in phase from it by an angle which is approximately zero for an appropriate direction of the connections
比流器依用途分為量測用比流器（measuring CT，供計量儀表用）與保護用比流器（protective CT，供保護電驛用）。 保護用比流器又依鐵心特性細分為 Class P / PR / PX / PXR / TPX / TPY / TPZ 等等級。
生活比喻
想像你要量測一條大河的流量，但你的量杯太小裝不下。比流器就像一個分流裝置，讓一小股和大河成正比的水流進你的量杯——你量小水流就能推算出大河的真正流量。
為何重要
每個需要量測電流或偵測故障電流的地方都需要比流器。沒有 CT，保護電驛無法感知故障電流，電度表無法計量用電——整個電力系統的計量與保護機制都仰賴它。
