斷路器
Circuit Breaker
別名：高壓斷路器、CB
斷路器（Circuit Breaker）是電力系統中最重要的開關設備，能在正常及異常（短路）條件下投入和啟斷電流。依 IEC 62271-100 分為 E1（基本級）和 E2（免維護級）兩種電氣耐久性等級。

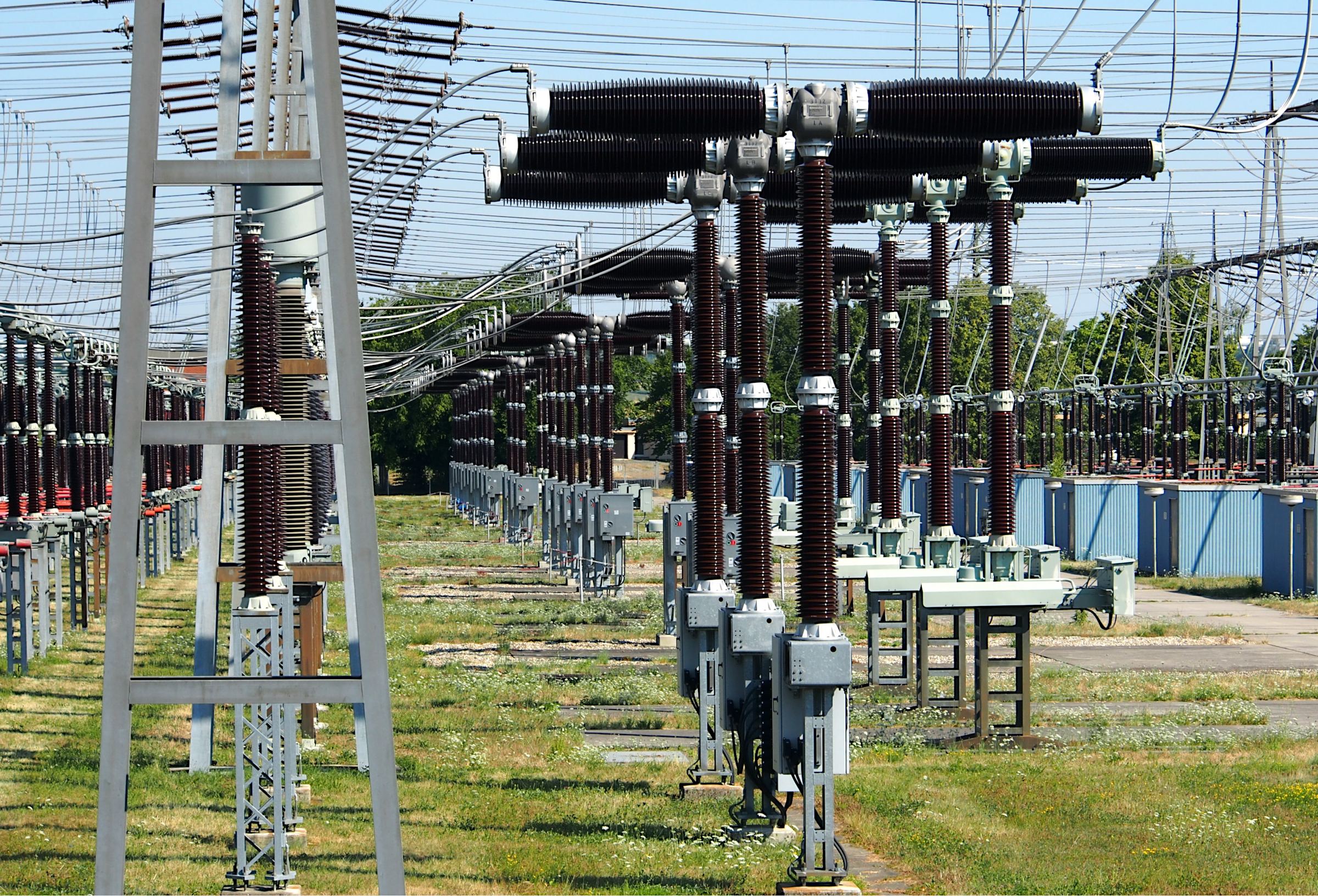

380 kV 高壓斷路器（德國 Pulverdingen 變電站）
📷 Wikimedia Commons User: Ikar.us · CC BY 3.0 DE
白話說明
斷路器是電力系統的「總開關」，不只能開關電路，更重要的是能在短路故障時安全地切斷巨大的故障電流（可達數萬安培）。它是保護電力設備和人員安全的最關鍵設備。
完整定義
能在正常電路條件下投入、載送和啟斷電流，並能在規定的異常電路條件下（如短路）投入、載送一定時間和啟斷電流的開關裝置。 IEC 62271-100 進一步將斷路器分為 E1（基本電氣耐久性）和 E2（主迴路滅弧部分在預期壽命期間不需維護）兩類。
標準原文 (Original Text)
circuit-breaker class E1: circuit-breaker with basic electrical endurance not falling into the category of class E2. circuit-breaker class E2: circuit-breaker designed so as not to require maintenance of the interrupting parts of the main circuit during its expected operating life, and only minimal maintenance of its other parts.
核心定義位於 IEV 60050-441-14-20（OCR 庫中無此標準）。 本條目使用 IEC 62271-100 之分類定義作為補充說明。 E2 級僅適用於額定電壓 52 kV 以下之配電用斷路器。 另有 C1/C2（電容性電流啟斷等級）、M1/M2（機械耐久性等級）、S1/S2（線路/電纜系統適用）分類。
生活比喻
就像家裡配電箱的無熔絲開關（NFB），但放大了數千倍。家用 NFB 處理幾十安培的電流，變電站斷路器則能切斷數萬安培的短路電流，而且切斷的瞬間會產生電弧，需要特殊的滅弧機構來消滅。
為何重要
沒有斷路器，電力系統發生短路時就無法切斷故障電流，會導致設備燒毀甚至爆炸。每一個變電站的每一條饋線都需要斷路器作為保護的執行機構。
相關連結
- → 隔離開關（Disconnector）
- → 接地開關（Earthing Switch）
- → 額定短路啟斷電流（Rated Short-circuit Breaking Current）
- → 額定連續電流（Rated Normal Current）
- → 檢測：斷路器主迴路電阻量測（Circuit Breaker Main Circuit Resistance Measurement）
- → 檢測：斷路器動作時間量測（Circuit Breaker Operating Time Measurement）
- → 檢測：斷路器最小動作電壓試驗（Circuit Breaker Minimum Operating Voltage Test）
