瞬時過電流電驛
Instantaneous Overcurrent Relay
別名：瞬時過電流保護、Device 50、ANSI 50、50
瞬時過電流電驛（ANSI Device 50）為電流超過預設值時無刻意延時即動作之保護裝置，為電力系統保護中最基礎的過電流保護元件。

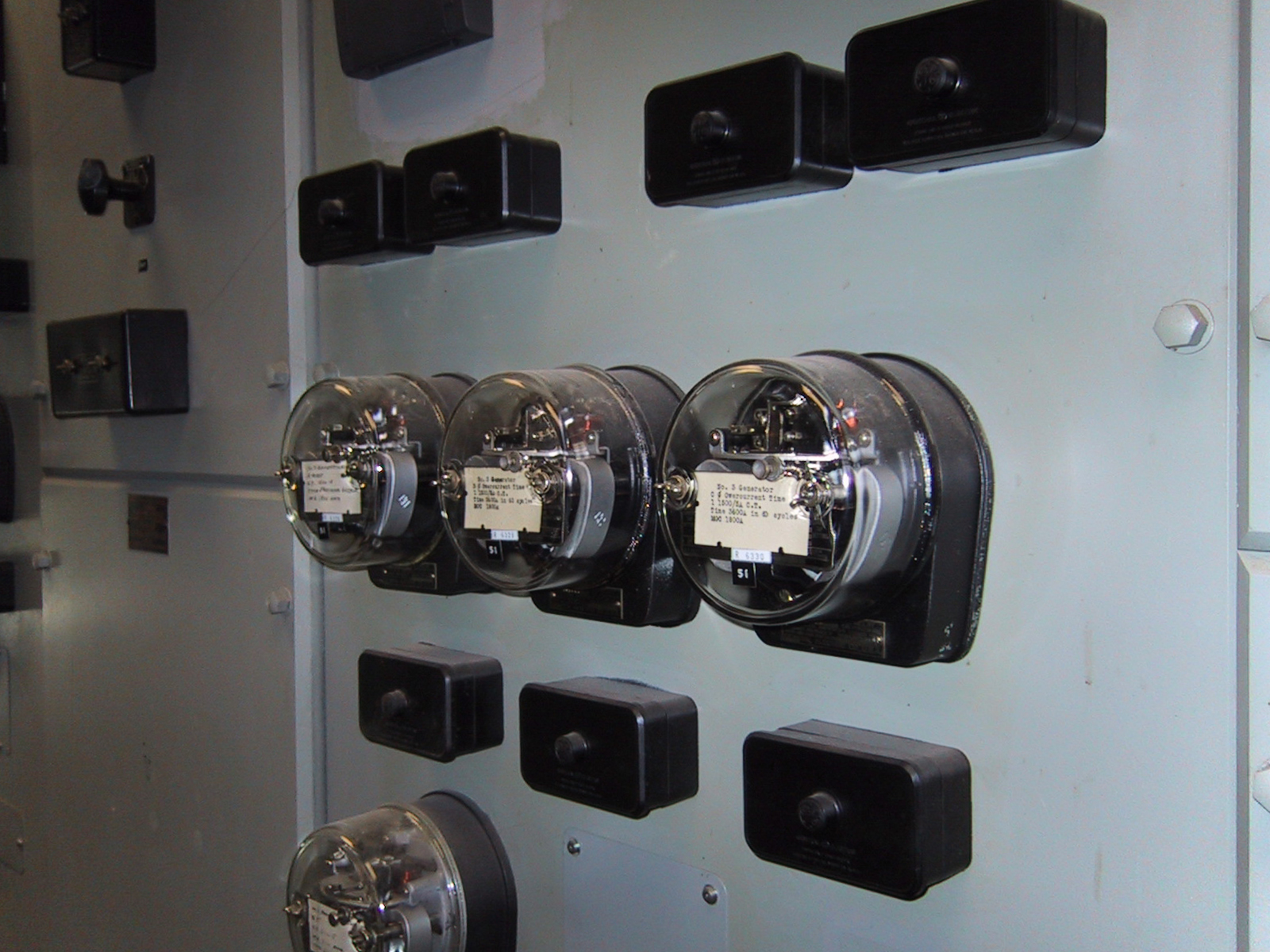

機電式保護電驛（Manitoba Hydro Pointe du Bois 水力發電站）
📷 Wikimedia Commons User: Wtshymanski · CC BY-SA 3.0
白話說明
瞬時過電流電驛（ANSI Device 50）是一種保護裝置，當電流超過設定值時會立刻（沒有延時）發出跳脫信號，命令斷路器切斷電路。它是電力系統中最基本的短路保護元件。
完整定義
一種在電流超過預設值時無刻意延時即動作之裝置。若使用後綴 TD（例如 50TD），表示 具刻意定時延時之過電流功能。後綴 BF（例如 50BF）表示電流監測型斷路器失靈 保護功能。
標準原文 (Original Text)
A device that operates with no intentional time delay when the current exceeds a preset value. The suffix TD should be used (e.g., 50TD) to describe an overcurrent function with intentional definite time delay. The suffix BF shall be used (e.g., 50BF) to describe a current monitored breaker failure function.
ANSI Device Number 50 為電力系統保護中最基礎之過電流元件，廣泛用於饋線保護、 變壓器保護及匯流排保護。50BF（斷路器失靈保護）為變電站保護設計之關鍵功能， 當主保護跳脫命令發出後，若斷路器未能在規定時間內啟斷故障電流，50BF 將觸發 後備跳脫。
生活比喻
就像家裡的無熔絲開關（NFB），電流太大就立刻跳掉切斷電源。差別在於電驛不自己切電，它只負責「偵測」並發出「命令」，真正切電的是斷路器。
為何重要
短路故障會產生極大的電流，如果不在極短時間內切斷，會燒毀設備甚至引發火災。瞬時過電流電驛的存在就是為了在故障發生的瞬間做出反應，保護設備和人員安全。
