設備最高電壓
Highest Voltage for Equipment
別名：Um、設備額定最高電壓、Maximum system voltage
設備最高電壓 Um 為 IEC 60071-1 §3.10 所定義之設備設計相間電壓最高值（均方根值），是絕緣配合程序的起點，所有標準耐受電壓數列均以 Um 為索引。

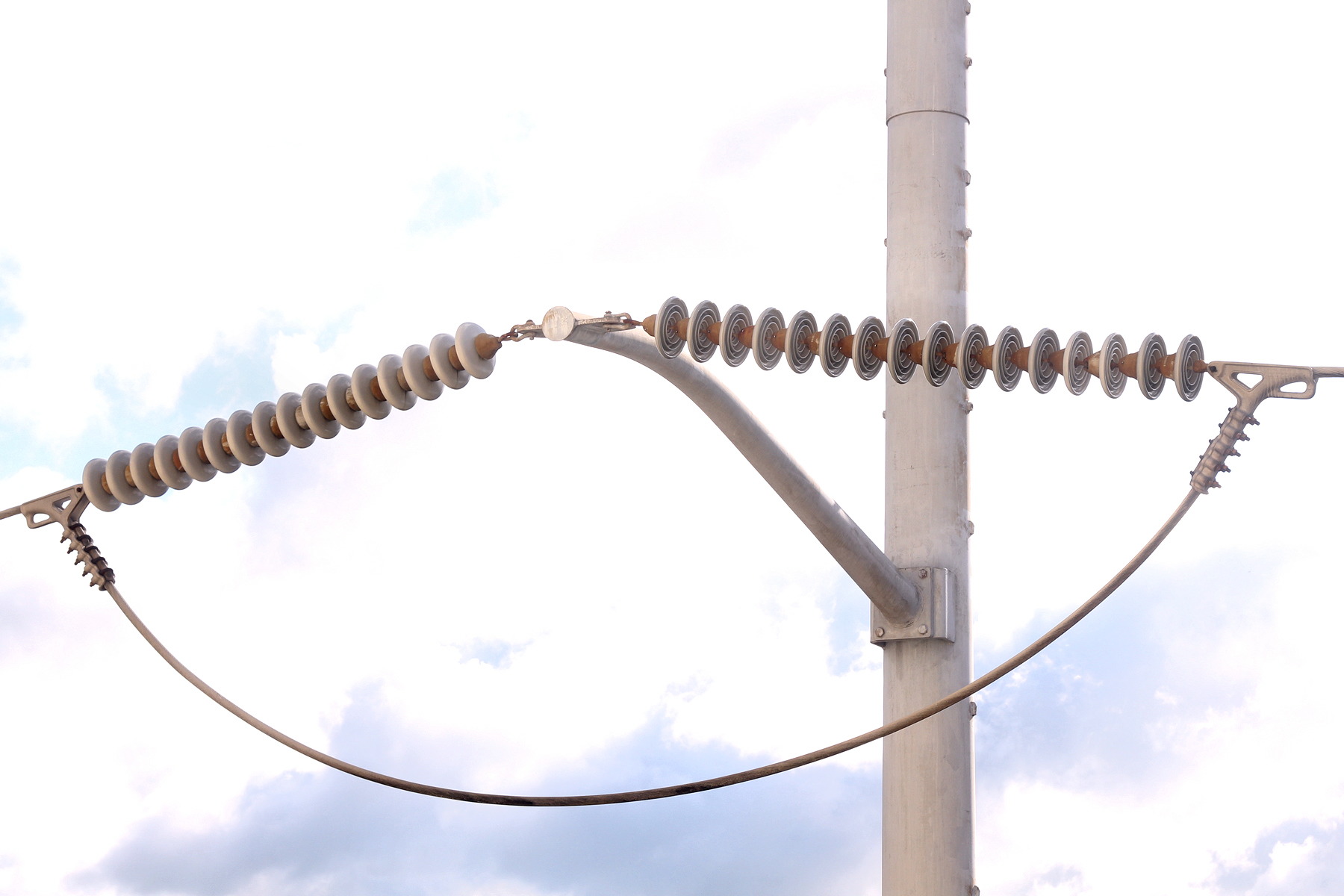

高壓輸電線路絕緣子——絕緣等級的選擇取決於設備最高電壓 Um
📷 Wikimedia Commons User: Larry D. Moore · CC BY 4.0
白話說明
設備最高電壓（Um）是設備被設計能承受的最高持續工頻電壓。例如 Um = 24 kV 的斷路器，代表它能安全運作在最高 24 kV 的系統中。選設備時，Um 必須大於或等於系統最高運轉電壓。
完整定義
設備最高電壓 U_m 為設備所設計承受之相間電壓最高值（均方根值）， 其絕緣及其他與此電壓相關之特性均依此值設計。依 IEC 60071-1 §3.10 之附註，在相關設備標準所規定之正常運轉條件下，此電壓可連續施加 於設備之上。
標準原文 (Original Text)
highest voltage for equipment Um highest value of phase-to-phase voltage (RMS value) for which the equipment is designed in respect of its insulation as well as other characteristics which relate to this voltage in the relevant equipment standards Note 1 to entry: Under normal service conditions specified by the relevant apparatus committee, this voltage can be applied continuously to the equipment. [SOURCE: IEC 60050-614:2016, 614-03-01]
U_m 為絕緣配合程序之起點——所有耐受電壓的標準化數列 （IEC 60071-1 Table 2、Table 3）均以 U_m 為索引。注意 U_m 與系統最高電壓 U_s（§3.9）不同：U_s 指實際系統運轉中出現的最高相間電壓，而 U_m 是設備設計值， 一般 U_m ≥ U_s。
生活比喻
就像輪胎上標示的最大胎壓 50 psi，Um 就是設備絕緣的「最大安全工作壓力」。長期超過這個值，絕緣就會像輪胎充氣過頭一樣劣化甚至爆裂。
為何重要
Um 是絕緣配合的起點。所有耐壓試驗電壓、避雷器額定電壓、絕緣距離等都是從 Um 推導出來的。選錯 Um 等於整個絕緣設計的基礎就錯了。
