接地網格
Grounding Grid
別名：接地網、Earth Grid、Ground Grid
接地網格（Grounding Grid）是由數條互連裸導體埋設於地中的水平接地電極系統。依 IEEE Std 80-2000 §3.16，其為變電站內電氣設備與金屬結構提供共用接地，並可搭配接地棒降低接地電阻。水平網格亦能有效控制地表電位梯度。

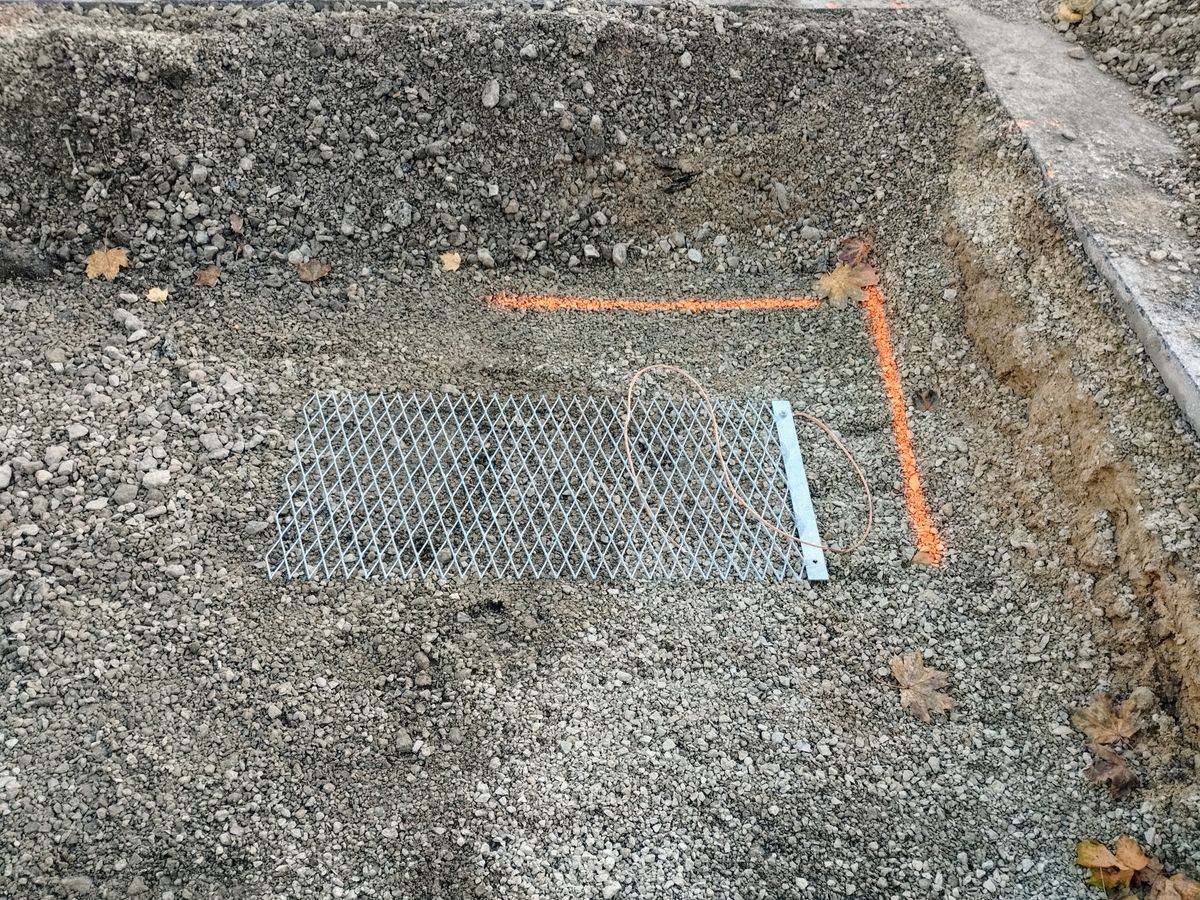

接地網格施工現場，水平裸導體交叉連接埋設於地下
📷 Wikimedia Commons User: Dmitry G · CC BY-SA 3.0
白話說明
接地網格就是埋在變電站地面下的一片金屬導體網路，像一張大型的金屬網。它的作用是讓故障電流有安全的路徑流入大地，同時讓站內地面各處的電位儘量均勻，避免人員因腳下電位差而遭電擊。
完整定義
由數條互相連接之裸導體埋設於地中所構成的水平接地電極系統，在特定場所為電氣設備或金屬結構提供共用接地。
標準原文 (Original Text)
A system of horizontal ground electrodes that consists of a number of interconnected, bare conductors buried in the earth, providing a common ground for electrical devices or metallic structures, usually in one specific location.
埋設於地表附近之水平網格亦可有效控制地表電位梯度。典型接地網格通常搭配接地棒（ground rod），並可連接輔助接地電極以降低對遠方大地之電阻值。
生活比喻
就像浴室的防滑地墊讓你不會在濕地板上滑倒一樣，接地網格讓人員站在變電站內時，腳下的電位差維持在安全範圍內。網格愈密，電位分布愈均勻，就像地墊愈大、愈密，防護效果愈好。
為何重要
沒有接地網格的變電站，接地故障時地表電位會極不均勻，可能產生致命的步間電壓和接觸電壓。接地網格是變電站安全的基礎建設，設計不良可能直接危及運維人員的生命。
